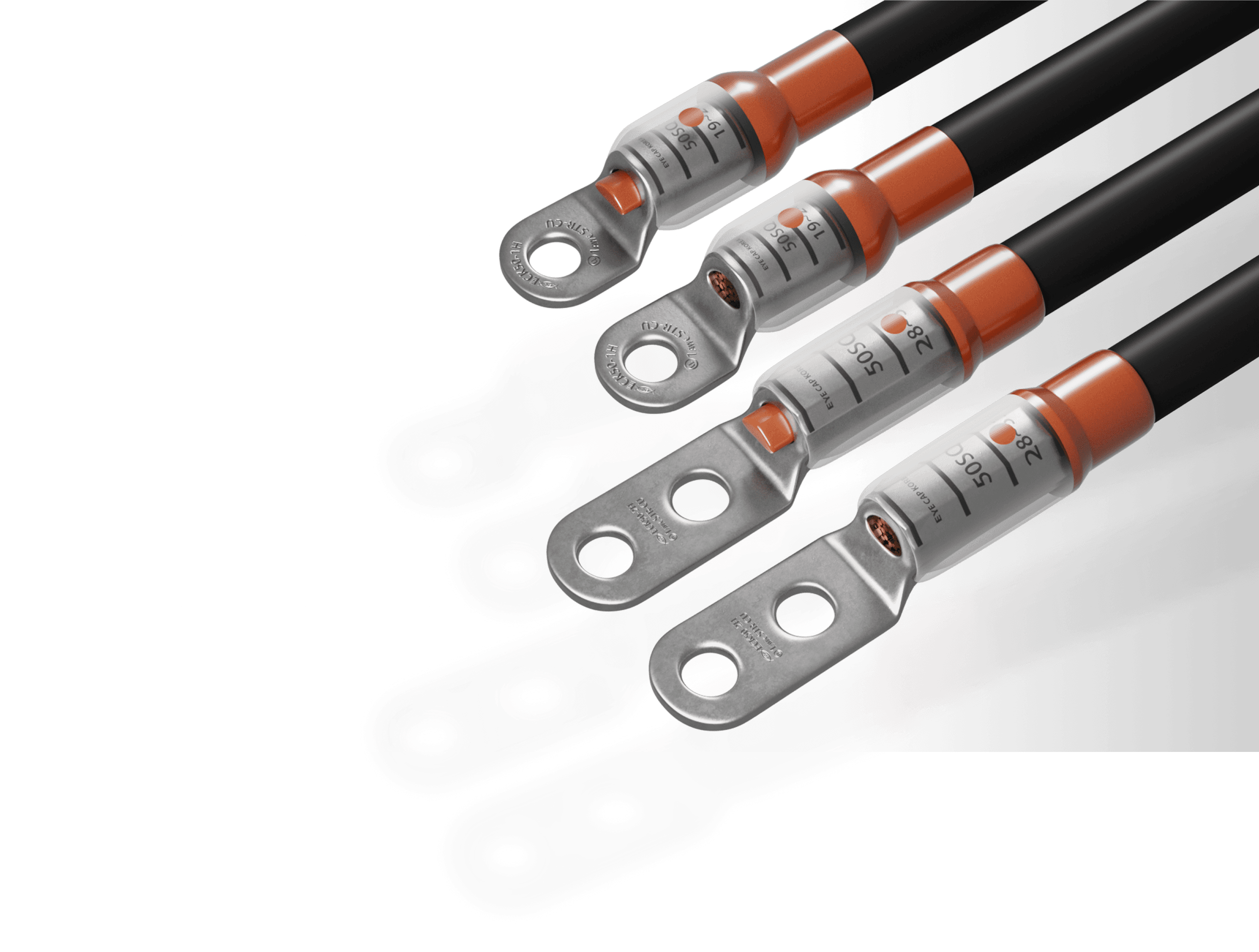

KS표준의 실리콘 절연 튜브

한국전기설비규정(KEC), 전기설비기술기준은 2021년 1월 1일 이후 신설 및 증설되는 전기설비에 색상 구분을 의무화합니다. 피복이 검정색으로 생산되는 케이블은 종단접속부에 색이 반영구적으로 유지되는 KS 품목으로 표시해 오결선을 예방해야 합니다.

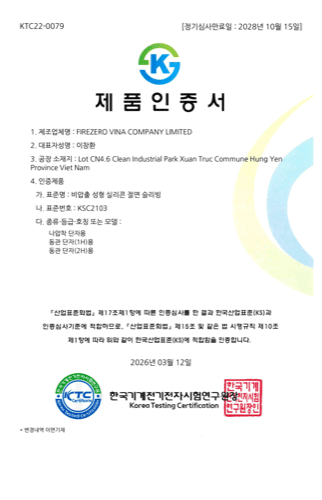

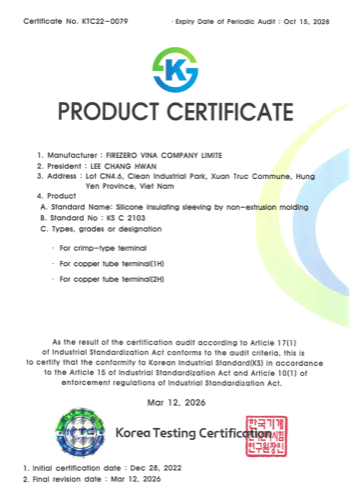

KS C 2103

비압출 성형 실리콘 절연 슬리빙

KS C IEC 60684

플렉시블 절연 슬리빙

KS C IEC 60445

인간과기계간 인터페이스

한국전기설비규정

Korea Electro-techincal code

전기설비기술기준

한국전기기술인협회

전기설계 일반사항

① 케이블 접속부(단자)의 절연 튜브는 KS 표준 제품을 사용

② 전기기기·설비 내 케이블 접속단자 절연튜브는 KS C 2103 실리콘 절연튜브를 설치

전선구분

내선규정

KEC 규정

상선 (L1)

적

갈색

상선 (L2)

황(백)

흑색

상선 (L3)

청

회색

중성선 (N)

흑

청색

접지/보호도체 (PE)

녹

녹황교차

DC (+)

적

DC (−)

청(백)

청

AC(교류): 1,000V 이하 · DC(직류): 1,500V 이하

SYSTEM

250°C 내열 실리콘 절연

녹지 않고 유독가스 없이 절연 유지

전기 접속부의 절연 튜브는 열과 아크에 직접 노출됩니다. EYECAP®-SIT 투명난연 실리콘은 내열온도 250°C로, 고온에서도 녹지 않고 형태와 절연을 유지하며 탄화될 뿐 용융에 의한 2차 화재가 없습니다. 반면 난연 PVC는 120°C에서 유독가스를 내며 용융·착화합니다. UL224 VW-1 시험에서도 실리콘은 불꽃이 작고 점화원 제거 시 즉시 소화되며 무독성 흰 연기만 남습니다. 친환경 소재로 CE·REACH를 충족하고, 내아크 성능은 난연 PVC 대비 10배 이상입니다.

제품군

아이캡(EYECAP) · 발코튜브 · 터미널캡

SYSTEM

250°C 내열 실리콘 절연

녹지 않고 유독가스 없이 절연 유지

제품군

아이캡(EYECAP) · 발코튜브 · 터미널캡

내열 및 전기적 특성

구분

TM(녹는점)

연속 내열온도

내아크시간

PVC 절연튜브

90~120℃

−20~105℃

14.9S

실리콘 절연튜브

해당없음

−60~250℃

191.8S

환경 및 규격 특성

구분

유해가스

REACH 적용

UL 난연등급

정격전압/사용온도

PVC 절연튜브

염화수소가스
(다이옥신)

REACH 규제대상

VW-1

600V / 105℃

실리콘 절연튜브

KS F 2271
가스유해성 시험
기준 충족

해당없음

VW-1

600V / 150℃

250℃ 내열 절연 유지

250℃ 이상에서도 녹거나 변형 없이 절연 기능을 유지합니다.

고열·아크에도 발화 없음

접속부에 고열과 아크가 발생해도 발화되지 않습니다.

색상 변화로 발열 육안 확인

절연캡의 색상 변화로 이상 발열 상태를 눈으로 점검합니다.

KS IEC·UL(AWG) 규격 적용

KS IEC와 UL(AWG) 케이블 규격에 모두 적용되는 KS C 2103 표준을 따릅니다.

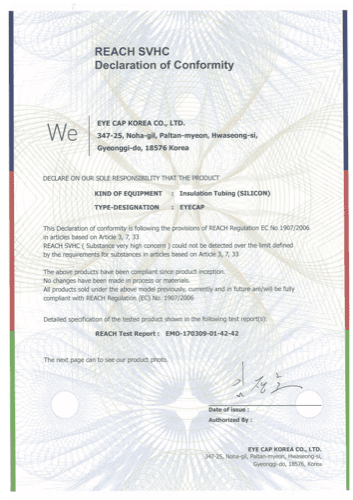

CE·REACH 친환경 소재

친환경 실리콘 소재로 CE·REACH 기준을 충족합니다.

내아크 성능 PVC 대비 10배

내아크 성능이 난연 PVC 대비 10배 이상으로 우수합니다.

250℃ 내열 절연 유지

250℃ 이상에서도 녹거나 변형 없이 절연 기능을 유지합니다.

고열·아크에도 발화 없음

접속부에 고열과 아크가 발생해도 발화되지 않습니다.

색상 변화로 발열 육안 확인

절연캡의 색상 변화로 이상 발열 상태를 눈으로 점검합니다.

KS IEC·UL(AWG) 규격 적용

KS IEC와 UL(AWG) 케이블 규격에 모두 적용되는 KS C 2103 표준을 따릅니다.

CE·REACH 친환경 소재

친환경 실리콘 소재로 CE·REACH 기준을 충족합니다.

내아크 성능 PVC 대비 10배

내아크 성능이 난연 PVC 대비 10배 이상으로 우수합니다.

SYSTEM

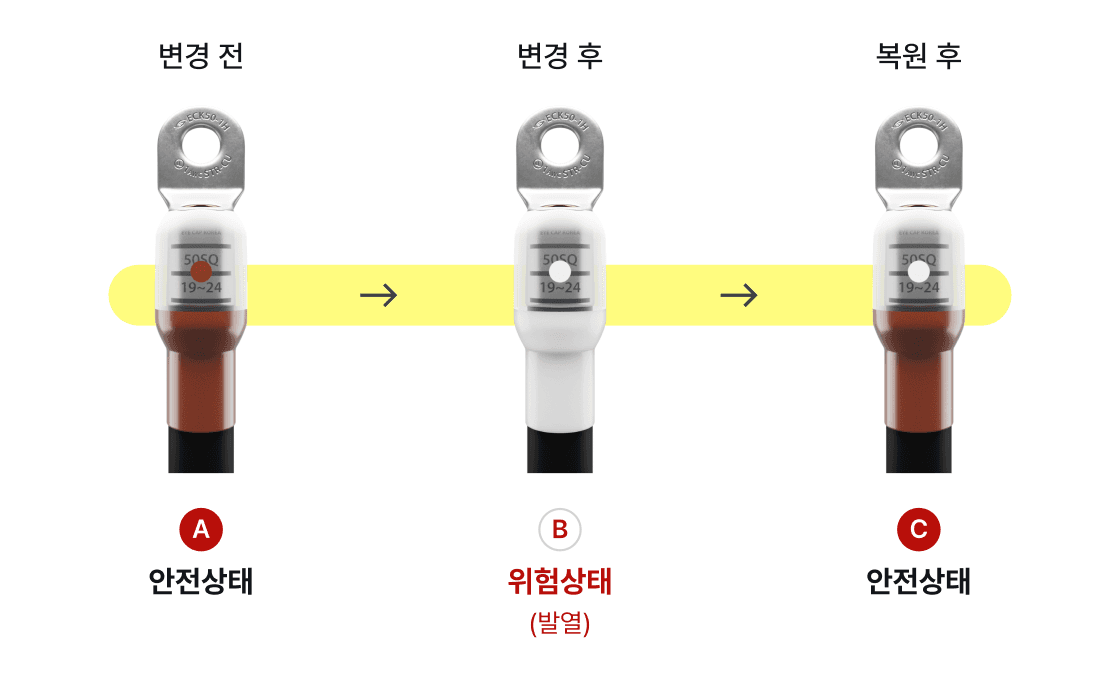

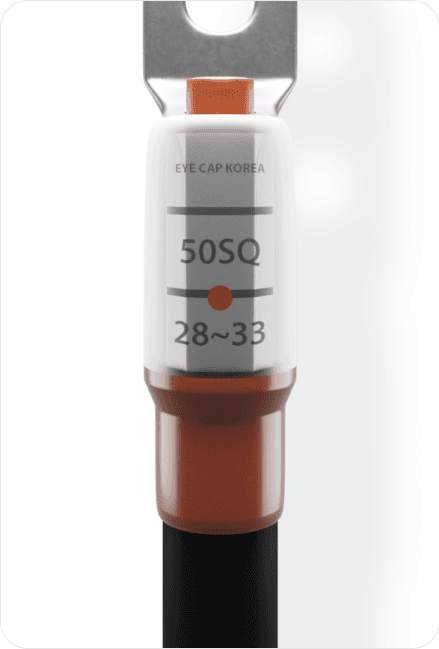

온도변색

이상 발열을 색으로 조기 발견

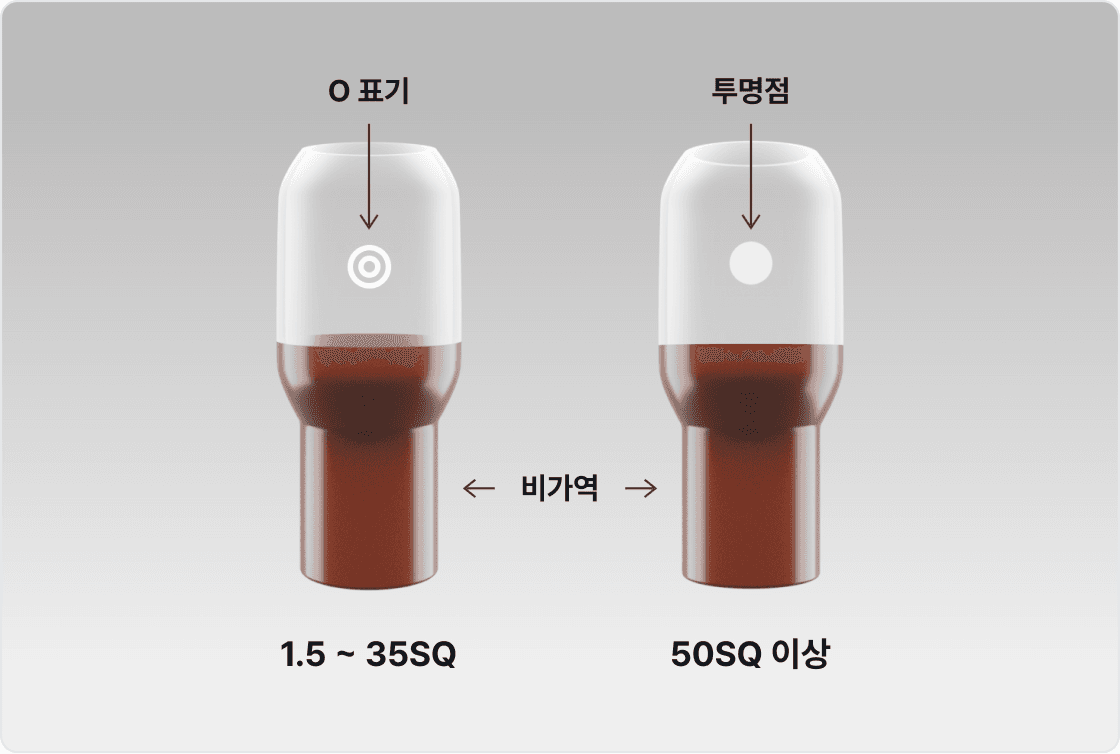

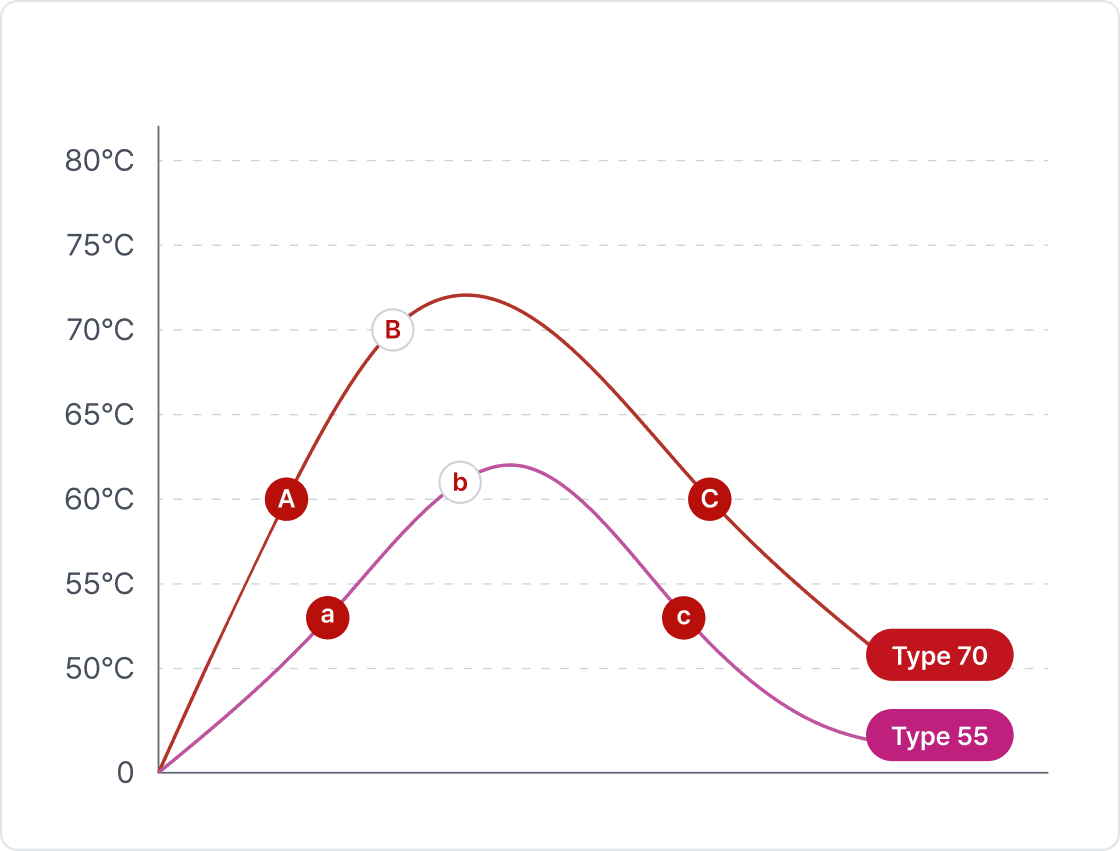

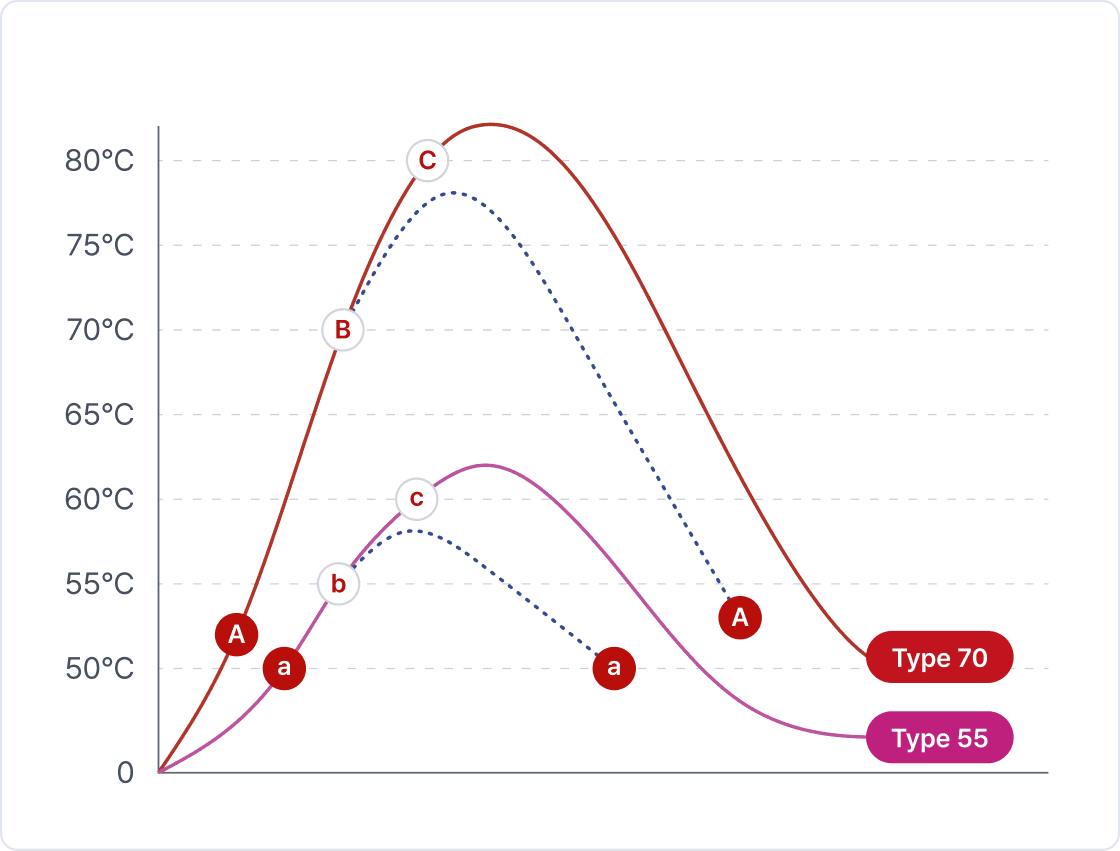

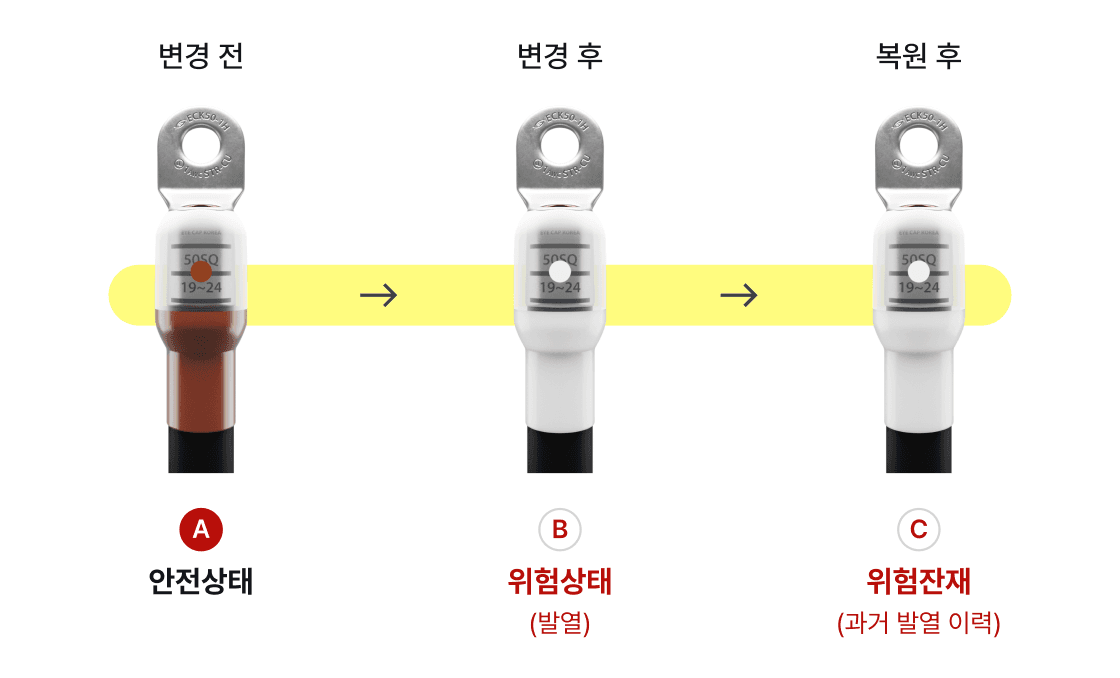

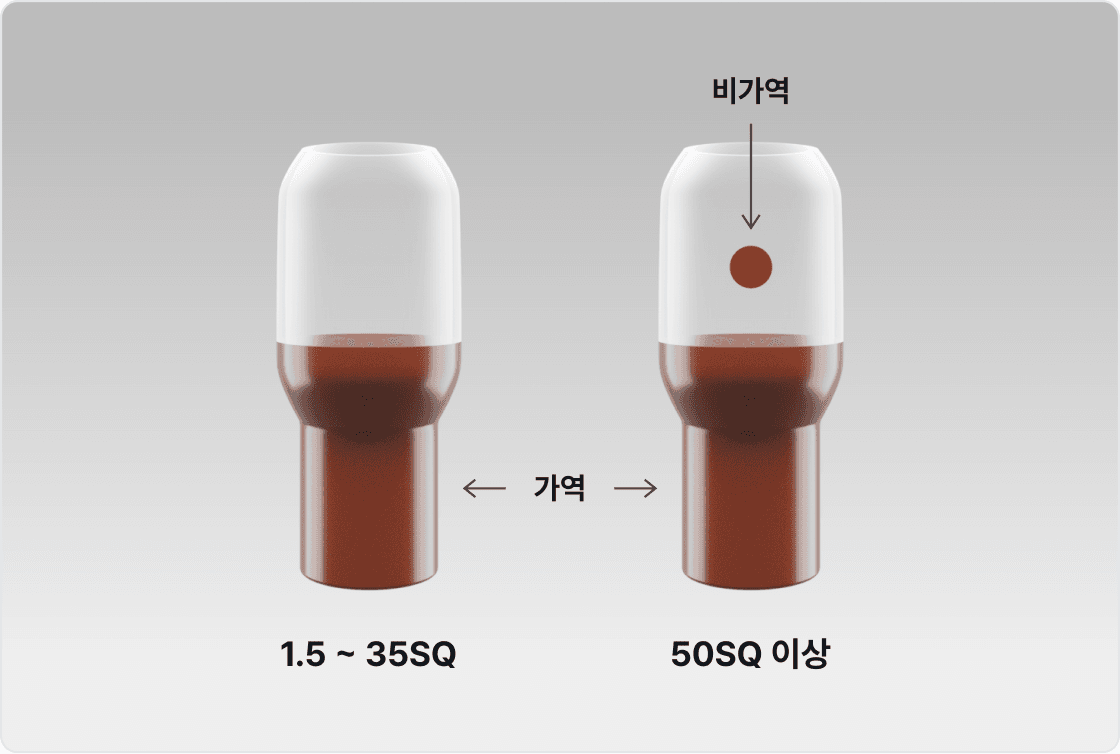

일정 온도를 넘으면 절연캡 색이 흰색으로 변하며 접속부 이상 발열을 계측기 없이 눈으로 바로 확인할 수 있어, 열화가 화재로 번지기 전에 조치할 수 있습니다. 온도가 내려가면 원래 색으로 돌아오는 가역, 한 번 변색되면 유지되어 과거 발열 이력까지 남기는 비가역 두 방식이 있습니다.
